雨季錫膏保存及使用指南-深圳福英達(dá)
雨季錫膏保存及使用指南
一、核心原則：防潮優(yōu)先，全程管控
雨季空氣濕度高（常達(dá)70% RH以上），錫膏中的助焊劑易吸濕，導(dǎo)致焊接時出現(xiàn)錫珠、飛濺、氣孔、潤濕不良等缺陷。所有操作需圍繞“防潮”展開，從儲存、回溫、使用到廢棄處理，構(gòu)建全流程濕氣防護(hù)體系。
二、保存規(guī)范：低溫干燥，源頭防潮
1. 環(huán)境要求
溫度控制
未開封錫膏：需存放于0℃~10℃的專用工業(yè)冰箱中冷藏。
開封后錫膏：若需暫存，需密封冷藏并在48小時內(nèi)用完。
濕度控制
冰箱內(nèi)放置變色硅膠干燥劑（每500g錫膏配10g），硅膠變粉紅色時立即更換。
SMT車間需保持恒溫恒濕：溫度23±3℃，濕度40%~60% RH（配備工業(yè)除濕機(jī)，濕度超標(biāo)時自動啟動）。
2. 操作細(xì)則
密封保存：原包裝密封膜僅在開封時破壞，瓶蓋擰緊后用保鮮膜二次密封，錫膏罐內(nèi)外蓋必須蓋緊。
先進(jìn)先出（FIFO）：使用二維碼標(biāo)簽標(biāo)注收貨日期、有效期，庫存系統(tǒng)自動提醒臨期錫膏。

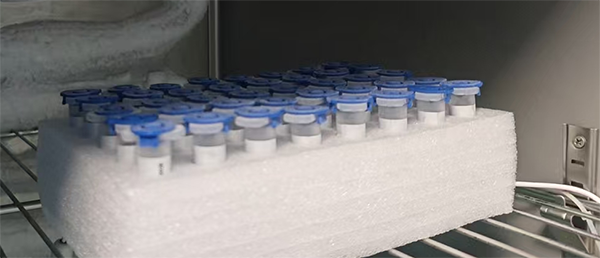

放置方式：錫膏直立存放于冰箱，避免膏體接觸瓶蓋導(dǎo)致密封失效，在每個平面層需保證無三個連續(xù)并排的錫膏罐，垂直方向疊放不超過9個錫膏罐。避免因堆疊密度過高導(dǎo)致的溫度分布不均問題。
三、使用前準(zhǔn)備：規(guī)范回溫與攪拌
1. 密封回溫（Thawing）
目的：避免冷凝水滲入錫膏。
方法：密封狀態(tài)下置于車間環(huán)境自然回溫2~4小時（500g裝約需4小時，以瓶身無冰涼感為準(zhǔn)）。
禁忌：嚴(yán)禁使用熱風(fēng)槍、烤箱或回流焊爐加熱，否則會導(dǎo)致水分凝結(jié)在錫膏表面，加劇吸潮。
2. 充分?jǐn)嚢瑁∕ixing）
目的：恢復(fù)合金粉末與助焊劑的均勻混合，錫膏流變性能恢復(fù)至最佳穩(wěn)定狀態(tài)。
方法
機(jī)器攪拌：錫膏攪拌機(jī)150~200 rpm攪拌2分鐘。
手工攪拌：按同一方向攪拌3~5分鐘，每30秒換方向一次。
標(biāo)準(zhǔn)：用刮刀挑起錫膏，應(yīng)呈順滑“緞帶”狀下滑，無斷點或顆粒感。
四、使用中控制：精細(xì)取用，杜絕污染
1. 取用原則：少量多次
每次僅取預(yù)計4小時內(nèi)用完的錫膏量添加到鋼網(wǎng)，減少暴露時間。
2. 印刷作業(yè)管理
即時印刷：添加錫膏后立即開始印刷，避免停滯。
暫停處理：若暫停超2小時，將鋼網(wǎng)上錫膏刮回瓶內(nèi)并密封保存。
網(wǎng)板清潔：每2小時用無水乙醇和無塵布或?qū)ｉT的鋼網(wǎng)清潔紙清潔網(wǎng)板，防止殘留錫膏吸潮堵塞網(wǎng)孔。
3. 剩余錫膏處理
禁止回流：嚴(yán)禁將網(wǎng)板剩余錫膏刮回原裝新瓶，避免交叉污染。
回收使用
刮入獨立回收瓶，標(biāo)注“回收錫膏”及日期。
優(yōu)先用于非精密產(chǎn)品，12小時內(nèi)用完（最長不超過24小時）。
五、雨季常見問題與對策
1. 錫珠、飛濺
可能原因：錫膏吸潮，水分在回流焊時急劇蒸發(fā)。
解決與預(yù)防措施
檢查車間濕度是否超標(biāo)（＞60% RH），若超標(biāo)需加強(qiáng)除濕。
確認(rèn)回溫過程密封且未加熱，避免冷凝水滲入。
優(yōu)化回流焊曲線，延長預(yù)熱時間（如預(yù)熱區(qū)時長增加20%~30%）。
2. 潤濕不良、虛焊
可能原因：錫粉氧化，助焊劑活性因吸潮失效。
解決與預(yù)防措施
檢查錫膏是否超時使用（開封后＞12小時需停用）。
限制回收錫膏使用比例（建議≤30%），避免活性不足。
3. 粘度變化、坍塌
可能原因：助焊劑吸濕后性能劣化。
解決與預(yù)防措施
嚴(yán)格“少量多次”取用，減少錫膏暴露時間。
加強(qiáng)車間除濕（濕度控制在≤50% RH）。
無對流風(fēng)吹在錫膏上。
六、安全與環(huán)保：合規(guī)操作，綠色生產(chǎn)
1. 個人防護(hù)
操作時佩戴丁腈橡膠手套、護(hù)目鏡，避免錫膏接觸皮膚或眼睛。若誤觸，立即用肥皂和水清洗。
2. 防火通風(fēng)
錫膏含易燃溶劑，工作區(qū)遠(yuǎn)離火源，配備防爆燈具和二氧化碳滅火器。
局部排風(fēng)風(fēng)速≥0.5 m/s，確保VOCs濃度＜0.1 mg/m3（定期檢測）。
3. 廢棄物處理
過期或廢棄錫膏屬于危險廢物（HW49類），分類收集于防滲漏容器，交由具備資質(zhì)的機(jī)構(gòu)處理，保留處置合同備查。
七、雨季錫膏管理口訣
“冷藏密封防潮先，回溫勿熱避冷凝。
恒溫恒濕車間控，少量多次取用精。
回收不混新錫膏，時限嚴(yán)守品質(zhì)寧。”
執(zhí)行效果：通過嚴(yán)格落實本指南，可實現(xiàn)：
焊接缺陷率降低至0.5%以下；
錫膏浪費減少30%，成本優(yōu)化顯著；
滿足RoHS、REACH等環(huán)保法規(guī)要求，規(guī)避合規(guī)風(fēng)險。
建議：制定（雨季錫膏管理專項檢查表），每日抽查溫度、濕度、密封性等關(guān)鍵指標(biāo)，持續(xù)改進(jìn)工藝穩(wěn)定性！
-未完待續(xù)-
*免責(zé)聲明:本文由作者原創(chuàng)。文章內(nèi)容系作者個人觀點，轉(zhuǎn)載僅為了傳達(dá)一種不同的觀點，不代表對該觀點贊同或支持，如有侵權(quán)，歡迎聯(lián)系我們刪除!除了“轉(zhuǎn)載”文章，本站所刊原創(chuàng)內(nèi)容著作權(quán)屬于深圳福英達(dá)，未經(jīng)本站同意授權(quán)，不得重制、轉(zhuǎn)載、引用、變更或出版。
返回列表
