超微錫膏指錫膏中合金焊粉的顆粒粒徑為6號粉、7號粉、8號粉、9號粉以及10號粉的錫膏產品。隨著微電子與半導體行業不斷的發展，芯片尺寸越來越小，封裝密度越來越高，傳統T4及以上的錫膏產品已經很難滿足微電子與半導體封裝的要求，封裝中使用的錫膏產品正一步步“超微化”。


印刷超微錫膏

點膠超微錫膏

針轉移超微錫膏

T8 超微錫膏

T9/T10 超微錫膏

印刷錫膏是一種通過鋼網開孔脫模接觸錫膏而印置于基板焊盤上的錫膏。印刷錫膏廣泛應用在SMT以及半導體封裝工藝上，是電子組裝行業最流行的一種工藝所需要的焊料。

好的印刷錫膏要求下錫脫模性能好，鋼網在線時間長，坍塌性能好，有較好的觸變性能。

超微錫膏（T6及以上）由于其合金粉末粒徑細小，因此超微錫膏合金比較面積非常大，因與空氣接觸的面積大大增加，導致更容易被氧化。

具體體現在印刷錫膏工藝中表現為：隨著印刷的進行，含氧量控制不足的錫膏會被空氣中的氧氣逐漸氧化而出現黏度、觸變性的劇烈變化，導致工藝不穩定，進而影響可靠性。

合理控制超微錫膏合金粉末含氧量，進而保證印刷錫膏的工藝穩定性是控制超微錫膏質量的關鍵之一。

超微印刷錫膏的特點

物理性質

技術指標

使用方法

包裝信息

產品系列

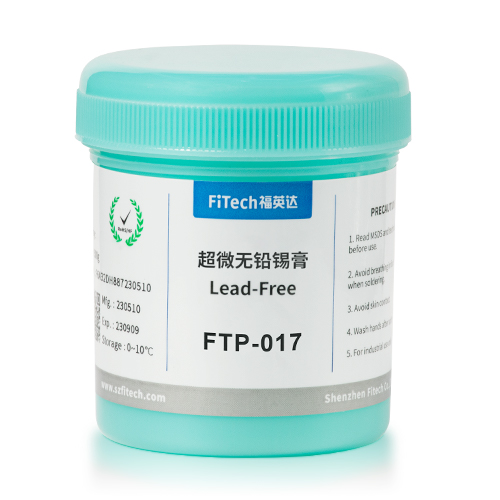

FTP-017

FTP-125

FTP-170

FTP-260

FTP-305

FTP-574

FTP-901

Mini LED 1370/1550

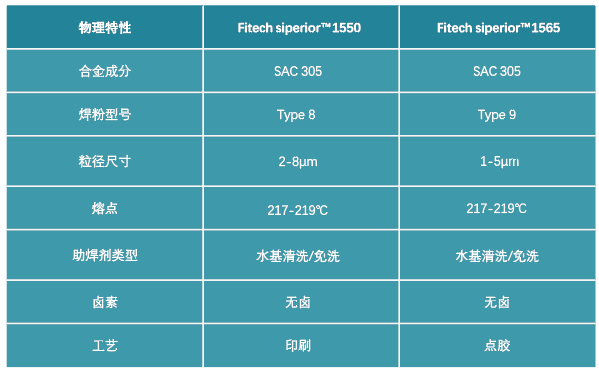

Siperior 1550/1565

FTP-955

超微印刷錫膏的特點

a 粉末粒徑小：超微印刷錫膏中的焊錫粉粒徑?。?br/>

b 粉末粒徑均勻：超微印刷錫膏中焊粉顆粒的分布范圍窄，焊粉顆粒大小更加均勻；

c 一致性好：在小面積開孔印刷時，超微印刷錫膏印刷點更加均勻穩定，錫量、高度更易控制；

d 適合微間距焊接：超微印刷錫膏適合焊盤間距微小的應用場合，提高可靠性和良率。

e 總體而言，超微印刷錫膏是一種先進、高效、可靠的焊接產品，適用于對封裝尺寸要求較高的電子元器件的焊接生產過程。

物理特性
金屬填料熔點：139℃、219℃、245℃、260℃	顏色：淺灰色
金屬填料比例：85%（典型值）	粘度：M中、H高
觸變指數：0.5（典型值）

技術 指標
鹵素含量：零鹵/無鹵 J-STD-004B	助焊劑類型：ROL1
坍塌試驗：合格 J-STD-005	潤濕性：合格 J-STD-005
銅板腐蝕性：合格 J-STD-004	殘留物干燥度：合格
錫球測試：合格 J-STD-005	鉻酸銀紙測試：合格 J-STD-004

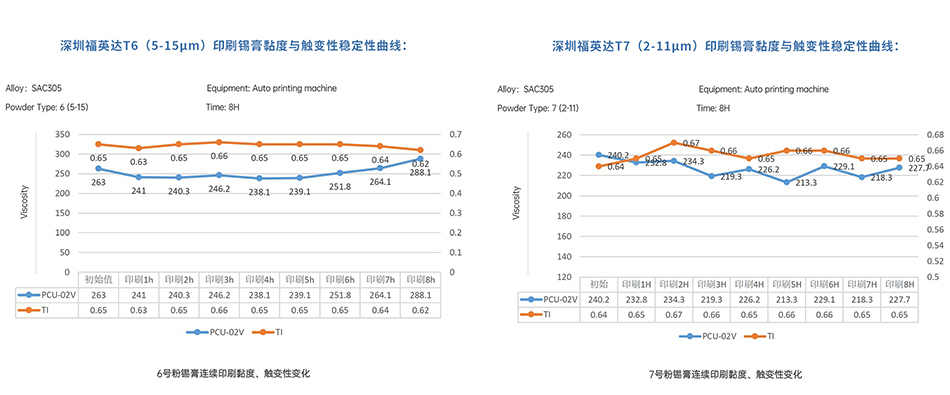

福英達超微印刷錫膏粘度與觸變性穩定曲線

使用方法

1、涂布方式：錫膏印刷；

2、建議采用回流焊接固化；

3、Fitech提供回焊溫度曲線供參考，可作為使用者尋找在不同制程應用之最佳曲線的基礎。

4、實際溫度設定需結合產品性質、支架大小、芯片分布狀況及特點、設備工藝條件等因素綜合考慮，事前不妨多做試驗，以確保曲線的最佳化；

5、本型號系列錫膏除可采用上述“升溫-保溫”型加熱方式外，也可采用“逐步升溫”型加熱方式；

6、錫膏最佳使用環境溫度為20-25℃，相對濕度40-60%RH，錫膏過回流焊務必通入氮?dú)?，氧濃度低?000ppm。

包裝信息

1. 包裝

印刷型：500g/罐，250g/罐，可按客戶要求進行包裝，寬口型塑膠（PE）瓶包裝，并蓋上內蓋密封封裝，送貨時可用泡沫箱盛裝。

點膠型：EFD針筒10g/5cc、30g/10cc包裝，可按客戶要求進行包裝，運輸時采用冰袋、泡沫箱+紙箱包裝。

2. 運輸儲存

運輸條件：冰袋冷藏運輸

儲存條件：收到后應盡快將其放進冰箱儲存，建議儲存溫度為0~10℃。溫度過高會相應縮短其使用壽命，影響其特性

工藝	合金組成	粉末粒徑	焊劑類型	清洗類型
印刷	SAC305	T6 (5-15μm) T7 (2-11μm) T8 (2-8μm) T9 (1-5μm)	無鹵素(Cl+Br<1500 ppm)	免洗 / 水基清洗


	SnAgCuNi	T6 (5-15μm) T7 (2-11μm) T8 (2-8μm) 定制	無鹵素(Cl+Br<1500 ppm)	免洗 / 水基清洗
	SnCu0.7X	T6 (5-15μm) T7 (2-11μm)	無鹵素(Cl+Br<1500 ppm)	免洗 / 水基清洗
	SnBiAg	T6 (5-15μm) T7 (2-11μm) T8 (2-8μm) T9 (1-5μm)	無鹵素(Cl+Br<1500 ppm)	免洗 / 水基清洗


	SnBiAgX	T5 (15-25μm) T6 (5-15μm) T7 (2-11μm)	無鹵素(Cl+Br<1500 ppm)	免洗 / 水基清洗
	FH-260	T4 (20-38μm) T5 (15-25μm) T6 (5-15μm)	無鹵素(Cl+Br<1500 ppm)	免洗 / 水基清洗
	Sn90Sb10	T5 (15-25μm) T6 (5-15μm) T7 (2-11μm)	無鹵素(Cl+Br<1500 ppm)	免洗 / 水基清洗

產品展示

性能測試

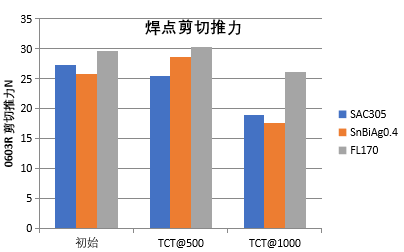

FL170性能測試

產品展示

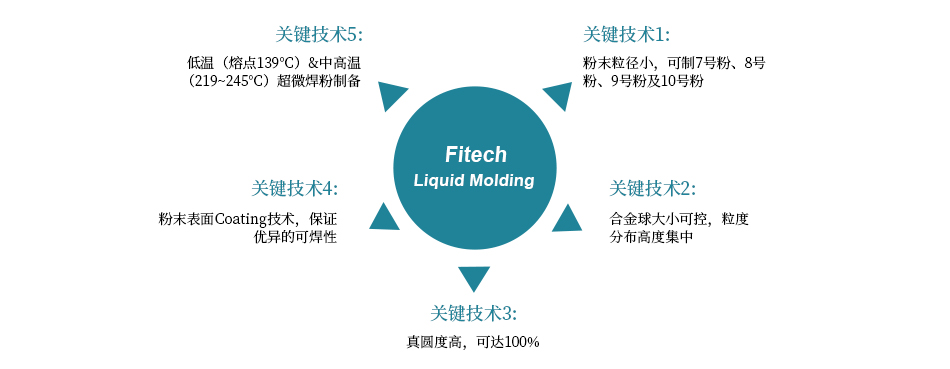

液相成型球形合金粉末制備技術

超微焊粉粒徑分布

深圳福英達焊料粒徑集中度遠超行業標準

	Type 7 (2~11μm)			Type 8 (2~8μm)			Type 9 (1~5μm)
Size/μm	11+	11-2	2-	8+	8-2	2-	5+	5-1	1-
Fitech	≤1	≥94	≤5	≤1	≥94	≤5	≤5	≥90	≤5
JIS Z3284	≤1	≥80	≤10	≤1	≥80	≤10	Not Yet
J-STD-005A	≤1	≥80	≤10	Not Yet			Not Yet

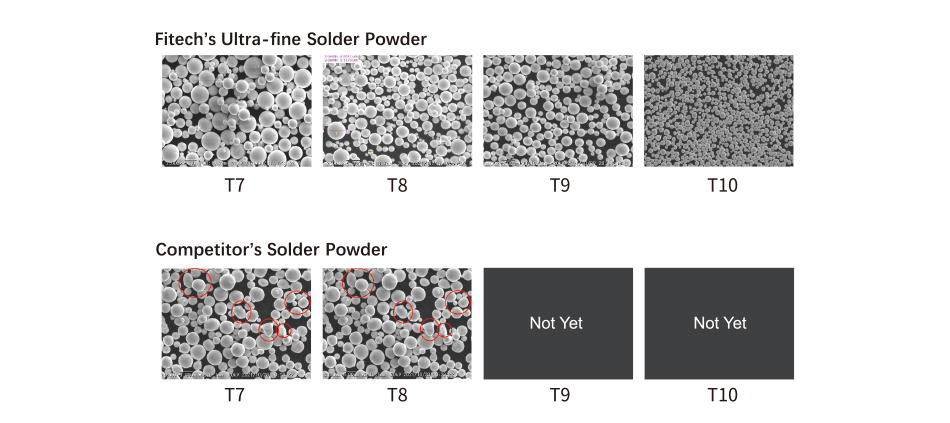

球形合金粉末形貌對比

工藝穩定性-優良的工藝性能

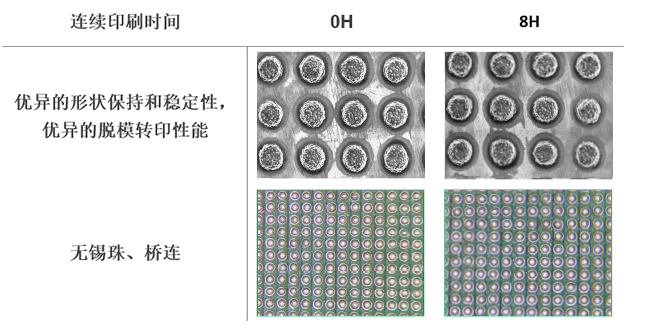

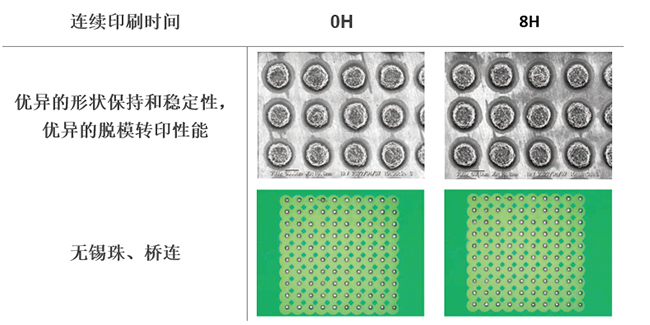

Fitech mLED^TM1370 低溫超微無鉛錫膏、Fitech mLED^TM1550 中溫超微無鉛錫膏在實際應用中體現出優異的印刷性、脫模轉印性、形狀和穩定保持性及足量且均勻的印刷量。長時間印刷后無錫珠、橋連缺陷。

Bump formulation on Φ=80μm pad ( Product: Fitech mLED^TM1550 Photo: by SEM/Microsope )

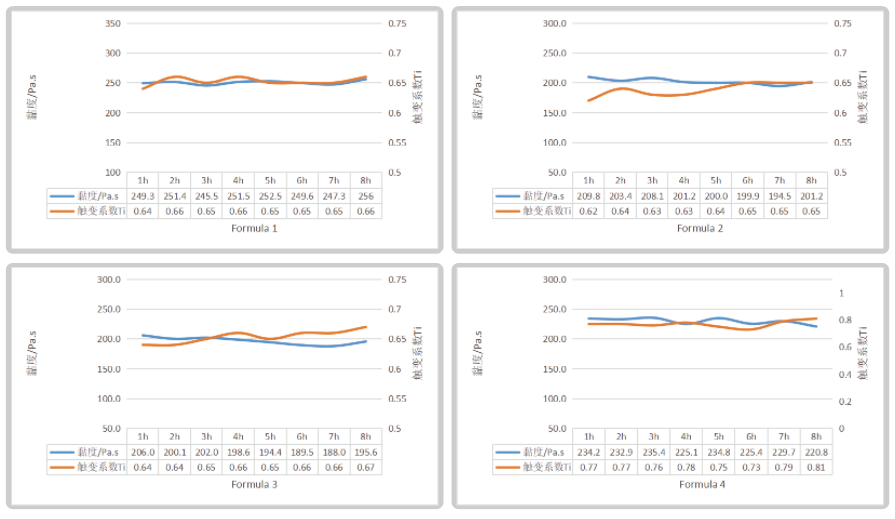

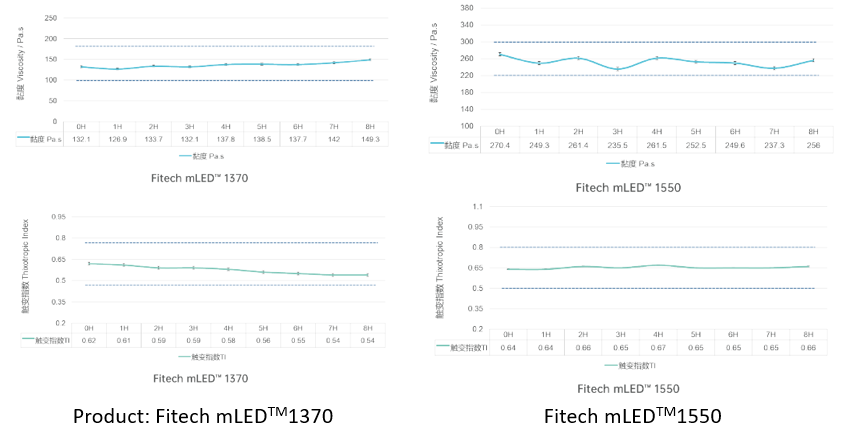

工藝穩定性-穩定的黏度和觸變系數

連續印刷8小時

清洗-免洗/水基清洗

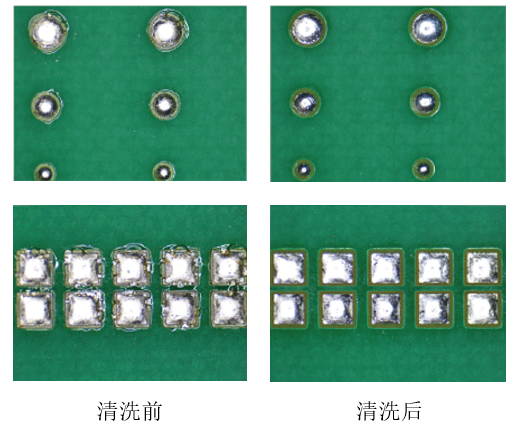

清洗前后外觀對比

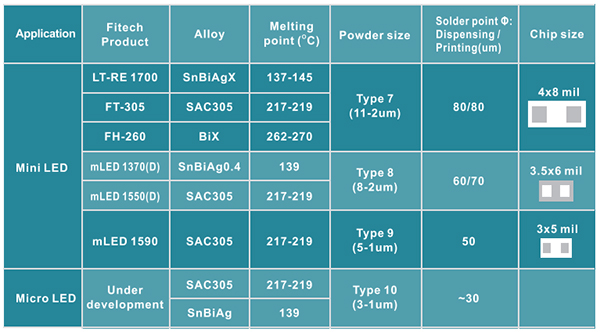

m LED 芯片尺寸 vs 焊粉類型

基于Fitech的錫膏產品

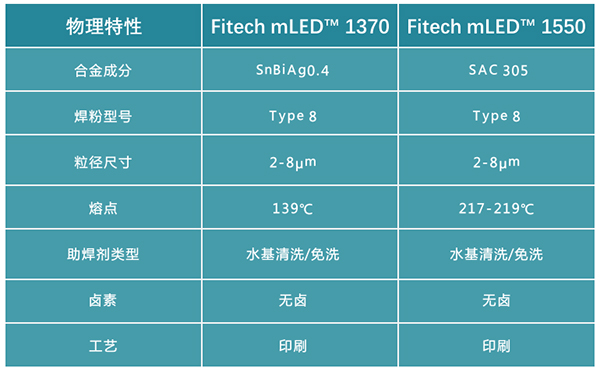

Fitech mLED^TM 1370/1550 可水基清洗無鉛超微錫膏可提供最小 60/70μm 的錫膏點，可為最小3.5*6mil芯片提供可靠焊接效果。如需更小焊點可選用Fitech 9號錫膏。

產品參數表-Fitech mLED^TM 1370/1550


液相成型球形合金粉末制備技術

超微焊粉粒徑分布

深圳福英達焊料粒徑集中度遠超行業標準

	Type 7 (2~11μm)			Type 8 (2~8μm)			Type 9 (1~5μm)
Size/μm	11+	11-2	2-	8+	8-2	2-	5+	5-1	1-
Fitech	≤1	≥94	≤5	≤1	≥94	≤5	≤5	≥90	≤5
JIS Z3284	≤1	≥80	≤10	≤1	≥80	≤10	Not Yet
J-STD-005A	≤1	≥80	≤10	Not Yet			Not Yet
