淺談2D封裝，2.5D封裝，3D封裝各有什么區別？

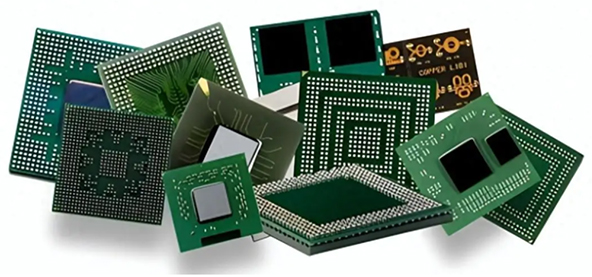

集成電路封裝技術從2D到3D的演進，是一場從平面鋪開到垂直堆疊、從延遲到高效、從低密度到超高集成的革命。以下是這三者的詳細分析：
一、物理結構：從平面到立
2D封裝代表了最傳統的形式。所有芯片和無源器件都并排平鋪在同一個基板（通常是PCB或陶瓷基板）的XY平面上。芯片通過四周的焊盤與基板連接，沒有任何堆疊概念，結構簡單。
2.5D封裝是向三維邁進的關鍵過渡。它的核心創新是引入了一個“中介層”。這個中介層（通常是一塊帶有硅通孔的硅片或有機材料）像一個微型的“中轉站”或“高密度互連橋梁”，被安裝在基板之上。芯片則被并排放置或輕微堆疊在這個中介層上，而非直接安裝在基板上。這使得部分芯片脫離了基板，懸于其上方。
3D封裝則實現了真正的三維立體集成。它摒棄了中介層，將多個邏輯芯片或存儲芯片像蓋高樓一樣直接垂直堆疊在一起。芯片之間通過貫穿其內部的硅通孔進行直接、最短路徑的連接，形成了最緊湊的立體結構。
二、電氣連接：從長路徑到垂直直連
2D封裝主要依靠基板內部的金屬布線和過孔進行水平方向的信號傳輸。芯片與基板的連接通常使用鍵合線，這是一種細小的金屬線，從芯片表面的焊盤連接到基板焊盤。這種路徑較長，引入的電阻和電感較大，導致信號延遲和功耗成為瓶頸。
2.5D封裝的電氣性能實現了飛躍。它通過微凸點將芯片焊接到中介層上，再利用中介層內部極其精細的高密度布線實現芯片間的互連。最后，信號通過中介層自身的硅通孔垂直傳導至下方的基板。中介層提供了遠超普通基板的布線密度和信號傳輸性能，顯著縮短了芯片間的互連距離，實現了高帶寬和低延遲。
3D封裝將互連性能推向了極致。它通過TSV直接垂直穿透芯片本體，結合芯片之間的微凸點，實現了層與層之間的直接通信。這種方式的互連路徑是所有技術中最短的，帶來了極高的帶寬、極低的延遲和功耗，是真正意義上的“垂直直連”。
三、集成度、性能與應用場景
2D封裝的集成度最低，受限于基板的面積和布線能力。但其技術最成熟、成本最低，是絕大多數傳統消費電子和簡單芯片（如MCU、電源管理芯片）的首選。
2.5D封裝實現了較高的集成度和性能。它完美解決了將不同工藝、不同功能的芯片（如先進制程的CPU/GPU和專用存儲芯片HBM）高效集成在一起的問題。它廣泛應用于對帶寬和性能有極致要求的領域，如高性能計算（HPC）、人工智能（AI）加速卡、高端FPGA等。臺積電的CoWoS和英特爾的EMIB都是其典型代表技術。
3D封裝代表了集成度的頂峰。它最大限度地利用了三維空間，實現了極致的體積小型化和性能最大化。其主要挑戰在于技術難度極高、成本高昂，且需要解決由堆疊帶來的散熱和應力問題。它主要應用于高密度存儲器（如3D NAND Flash） 以及需要將邏輯芯片與存儲芯片進行最緊密集成的場景（如臺積電的SoIC、英特爾的Foveros），以滿足未來計算對超低延遲和超高能效的需求。
總而言之，這三種技術并非簡單的替代關系，而是根據性能、成本和應用需求共存并發展的技術路線。2D滿足主流市場，2.5D攻克高性能領域，而3D則面向未來，探索集成的終極形態。
-未完待續-
