深度解析錫膏粘度標(biāo)準(zhǔn)-深圳福英達(dá)
深度解析錫膏粘度標(biāo)準(zhǔn)

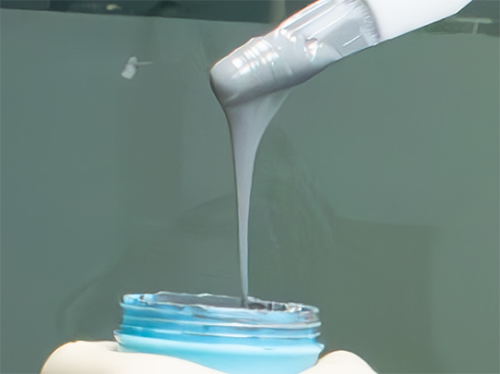

一、錫膏粘度的核心定義與單位體系
錫膏粘度是衡量其內(nèi)部摩擦力的關(guān)鍵指標(biāo)，直接影響印刷性能與焊接質(zhì)量。常見單位包括：
Pa·s（帕斯卡秒）：國際單位制，1 Pa·s = 1000 mPa·s。
kcp（千厘泊）：行業(yè)常用單位，1 kcp = 1000 mPa·s=1Pa.S，IPC標(biāo)準(zhǔn)中60-140 kcp對應(yīng)60-140 Pa·s。
cp（厘泊）：1 cp = 10 mPa·s，適用于低粘度場景。
標(biāo)準(zhǔn)范圍差異：
通用標(biāo)準(zhǔn)：150-250 mPa·s（適用于一般印刷）。
IPC標(biāo)準(zhǔn)：IPC-TM-650規(guī)定25℃下粘度為200-300 Pa·s。
寬泛范圍：20-300 Pa·s（覆蓋不同工藝需求）。
二、測試方法與設(shè)備選擇
測試方法需根據(jù)精度需求、場景選擇：
旋轉(zhuǎn)粘度計法（主流）
原理：通過測量旋轉(zhuǎn)阻力計算粘度，模擬印刷剪切速率。
設(shè)備：Malcom PCU、Brookfield型。
步驟：
樣品靜置25℃ 30分鐘消除氣泡。
設(shè)定轉(zhuǎn)速（如10rpm），測量30秒。
精度高（誤差±1%），但操作耗時（單次15分鐘），適合實驗室。
新增細(xì)節(jié)：使用T型轉(zhuǎn)子時，需確保轉(zhuǎn)子浸入深度0.3-2.8 cm，溫度波動±0.25℃。
流出杯法（快速篩查）
原理：通過流出時間換算粘度，適用于低粘度場景。
設(shè)備：涂-4杯（孔徑5mm）。
步驟：
填滿錫膏，刮平表面，記錄流出時間。
公式換算：η=K×t（K為儀器常數(shù)）。
優(yōu)點：設(shè)備成本低（500-1000元），操作簡單（<5分鐘）。
缺點：精度低（誤差±5%），無法模擬剪切速率。
流變儀測試法（觸變分析）
原理：平板/椎板剪切錫膏測量觸變性能（Ti值、R值）。
關(guān)鍵參數(shù)：
Ti值（觸變指數(shù)）：0.4-0.6表示流動性適中，外力作用下形態(tài)變化快。
R值（粘度恢復(fù)率）：接近0表示恢復(fù)性好，避免印刷塌陷。
振動式粘度計法（在線監(jiān)控）
原理：通過振動頻率變化實時計算粘度。
應(yīng)用：連續(xù)供料印刷機，響應(yīng)速度快（<1秒）。
缺點：精度中等（誤差±3%），需恒溫裝置。
三、行業(yè)標(biāo)準(zhǔn)與關(guān)鍵參數(shù)解析
IPC J-STD-005A標(biāo)準(zhǔn)
物理特性：規(guī)定粘度、密度、金屬顆粒（大小、形狀、分布）。
化學(xué)特性：氧化程度、雜質(zhì)含量（如水分、氧化物）。
測試方法：粘度計、顯微鏡、光譜分析。
JIS-Z-3284與JIS-Z-3197標(biāo)準(zhǔn)
粘度測試：Malcom粘度計，25℃下測量。
助焊劑含量：通過重量法計算，偏差≤±0.5%。
擴散性實驗：測試吃錫性，擴散率70-80%為可接受范圍。
顆粒大?。?/span>T4（20-45 μm），T5（15-25 μm），T6（5-15 μm）確保印刷穩(wěn)定性。
觸變指數(shù)：Ti值0.4-0.6，R值接近0。
四、環(huán)境因素與操作規(guī)范
溫度控制：25±0.5℃，濕度30-60%RH，減少外部干擾。
樣品處理：
靜置30分鐘消除氣泡。避免混入空氣，攪拌時間1-2分鐘。
設(shè)備維護：
每次測試后用乙醇清洗轉(zhuǎn)子和樣品杯。
定期校準(zhǔn)儀器（如Malcom PCU-205）
五、粘度對SMT工藝的影響
粘度過高：
印刷堵塞、下錫困難。
需加大刮刀壓力，可能導(dǎo)致鋼網(wǎng)變形。
粘度過低：
塌陷、錫珠或連錫現(xiàn)象。
印刷后元件移位風(fēng)險增加。
六、工藝優(yōu)化建議
根據(jù)工藝選擇粘度：
高速印刷：選擇低粘度錫膏（如100-150 mPa·s）。
精密元件：選擇高粘度錫膏（如150-220 mPa·s）。
特殊環(huán)境：選擇超高粘度錫膏（>300 Pa·s，如汽車/航空航天微凸點）。
監(jiān)控觸變性能：
Ti值0.4-0.6，R值接近0，確保印刷穩(wěn)定性。
環(huán)境控制：
車間溫度23-27℃，濕度RH30-60%。
錫膏冷藏保存（0-5℃），使用前回溫。
七、應(yīng)用案例
智能手機主板焊接：
低粘度錫膏（100-180 Pa·s）避免元件間短路。
印刷速度提升30%，生產(chǎn)周期縮短。
汽車電子元件焊接：
高粘度錫膏（200-300 Pa·s）應(yīng)對高溫高濕環(huán)境。
焊點可靠性提升50%，故障率降低至0.1%以下。
結(jié)語
錫膏粘度標(biāo)準(zhǔn)需結(jié)合具體應(yīng)用場景、測試方法和行業(yè)標(biāo)準(zhǔn)綜合判定。通過精準(zhǔn)控制粘度及觸變性能，可顯著提升SMT工藝良率，避免印刷缺陷和焊接問題。制造商應(yīng)建立完善的質(zhì)量管理體系，定期檢測錫膏性能，以適應(yīng)不斷升級的工藝需求。
-未完待續(xù)-
*免責(zé)聲明:本文由作者原創(chuàng)。文章內(nèi)容系作者個人觀點，轉(zhuǎn)載僅為了傳達(dá)一種不同的觀點，不代表對該觀點贊同或支持，如有侵權(quán)，歡迎聯(lián)系我們刪除!除了“轉(zhuǎn)載”文章，本站所刊原創(chuàng)內(nèi)容著作權(quán)屬于深圳福英達(dá)，未經(jīng)本站同意授權(quán)，不得重制、轉(zhuǎn)載、引用、變更或出版。
返回列表
