無鉛釬料合金性能匯總
什么是無鉛釬料？
無鉛釬料（Pb-free solder），是指釬料的化學成分中不含鉛（Pb），Rohs指令中要求Pb含量不超過1000PPM即0.1%。無鉛釬料的主要代表是錫基釬料，使用最多的無鉛釬料為錫銀銅無鉛釬料，被行業認為代替錫鉛釬料的最佳選擇。
，以下是對無鉛釬料合金實用化和物理性能進行的匯總：
無鉛釬料合金在電子產業中的應用需要滿足以下要求，以確保其在實際生產中的廣泛使用和可靠性
1、熔點：熔點應盡量接近SnPb共晶釬料（約183℃），這樣可以避免對現有的設備、工藝參數及基板進行大幅修改，有助于無鉛釬料的快速推廣和應用。
2、導電性能：由于電子組裝部件上的釬焊焊點較小，釬焊接頭的導電性能尤為重要。良好的導電性能可以避免電阻熱的產生，對釬焊接頭的可靠性產生不利影響。
3、潤濕性能：良好的潤濕性能是形成良好釬焊接頭的前提條件。潤濕性能好的釬料能夠更好地覆蓋和填充焊接表面，形成更可靠的連接。
4、力學性能：釬焊接頭在電子組裝中起到機械連接的作用，因此無鉛釬料合金應具有良好的力學性能，包括強度、韌性等，以應對熱沖擊、機械震動、高溫等惡劣環境。
無鉛釬料通常使用Ag、Cu、Sb、Bi、In等金屬元素替代SnPb釬料中的Pb。這些金屬元素具有不同的物理性能，這些性能會對由其組成的合金的性能產生影響。以下是一些主要元素的物理性能（包括Pb作為對比）：
銀（Ag）：具有高導電性和導熱性，常用于提高釬料的導電性能。
銅（Cu）：同樣具有高導電性和導熱性，也是無鉛釬料中常用的添加元素。
銻（Sb）：用于改善釬料的機械性能和潤濕性能。
鉍（Bi）：熔點較低，可以降低釬料的熔點，但導電性能較差。
銦（In）：同樣具有較低的熔點，但成本較高。
這些元素的組合和比例會直接影響無鉛釬料合金的整體性能。因此，在研發無鉛釬料時，需要綜合考慮各種元素的影響，通過調整元素組成和比例來優化合金的性能。

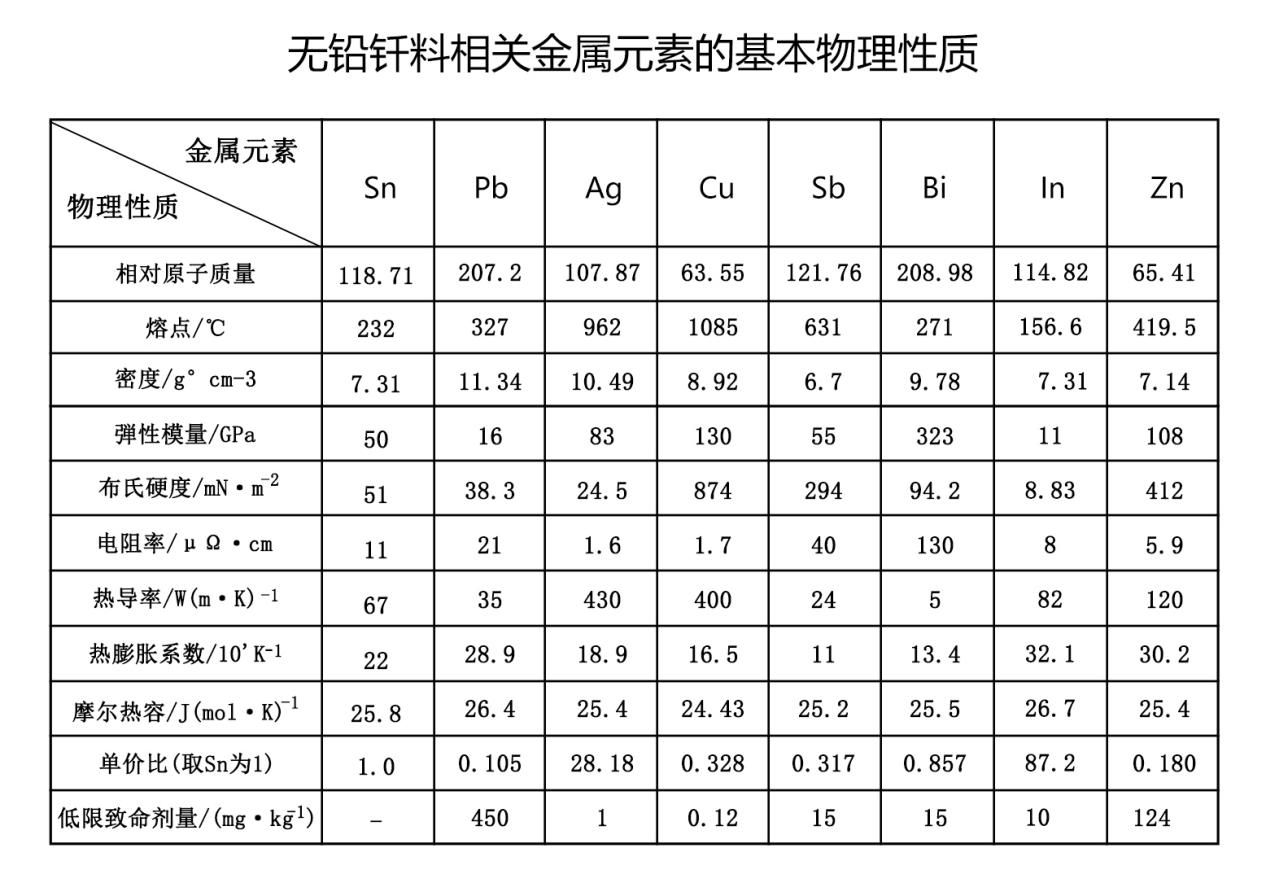

以下表為無鉛釬料相關金屬元素的基本物理性質(為了對比，Pb的物理性能也列入其中)。
-未完待續-
