散熱孔錫膏未洗干凈是什么原因？
散熱孔內錫膏未清洗干凈可能由清洗工藝、材料特性、設備操作或設計缺陷等多方面因素導致，以下是具體原因及分析：
一、清洗工藝因素
清洗劑選擇不當
溶劑類型不匹配：若使用水基清洗劑清洗油性錫膏（如含松香助焊劑），或反之，會導致溶解性不足。
濃度不足：清洗劑稀釋比例過高，有效成分濃度低，無法徹底溶解殘留物。
兼容性問題：清洗劑與PCB基材（如FR-4、金屬散熱層）或元件表面涂層發生反應，形成難以清洗的附著層。
清洗參數不合理
溫度過低：低溫下清洗劑粘度增加，流動性差，難以滲透散熱孔內部。
時間不足：清洗時間短，溶劑未充分溶解錫膏殘留。
壓力不足：噴淋或超聲波清洗時，壓力或功率過低，無法形成有效沖擊力清除孔內殘留。
清洗方式局限
單一清洗方式：僅依賴噴淋或浸泡，未結合超聲波、刷洗等輔助手段，對微小孔隙清洗效果有限。
方向性不足：散熱孔垂直或傾斜時，清洗液未充分覆蓋孔內壁，形成清洗盲區。
二、材料與結構設計因素
錫膏特性
高粘度或高殘留型錫膏：某些免清洗或低殘留錫膏可能含特殊助焊劑，清洗難度大。
固化后殘留：若錫膏在清洗前已部分固化（如高溫暴露或長時間放置），會形成硬質殘留物。

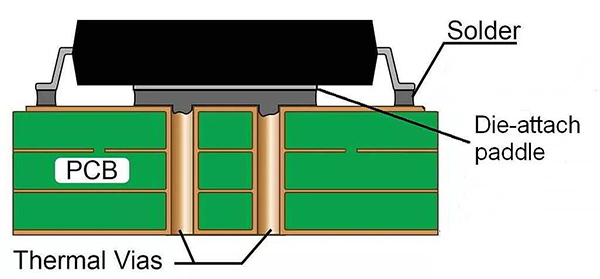

散熱孔設計
孔徑過小：微小孔徑（如<0.5mm）限制清洗液進入，殘留物易堆積。
孔深過大：深孔導致清洗液流動阻力增加，難以徹底沖洗。
孔壁粗糙度：表面粗糙的孔壁增加殘留物附著面積，降低清洗效率。
PCB表面處理
涂層影響：如沉金、OSP等表面處理可能改變孔壁親水性，影響清洗劑滲透。
污染預存：PCB制造或運輸過程中沾染的油脂、指紋等污染物，可能與錫膏殘留形成復合污垢。
三、設備與操作因素
清洗設備限制
噴嘴堵塞：噴淋系統噴嘴堵塞導致清洗液分布不均，散熱孔區域流量不足。
超聲波頻率不匹配：高頻超聲波（如>100kHz）適合微小顆粒清洗，低頻可能無法有效剝離殘留。
干燥不徹底：清洗后殘留水分可能攜帶微量錫膏，干燥過程中重新沉積。
操作流程缺陷
預清洗不足：未先去除大顆粒殘留（如用刷子或壓縮空氣預處理），直接進入主清洗階段。
后處理不當：清洗后未及時干燥或未使用防靜電措施，導致二次污染。
人員操作疏忽：如清洗液未定期更換、設備參數未校準等。
四、環境與存儲因素
環境溫濕度
低溫環境：清洗劑粘度增加，流動性下降，影響清洗效果。
高濕度環境：水基清洗劑可能因吸濕導致濃度變化，或殘留水分促進錫膏氧化。
存儲條件
清洗劑過期：超過保質期的清洗劑活性降低，溶解能力下降。
PCB存儲時間過長：錫膏殘留與空氣中的污染物反應，形成更難清洗的復合物。
解決方案建議
優化清洗工藝
選用與錫膏類型匹配的清洗劑，調整濃度和溫度。
選用易清洗的錫膏或水溶性錫膏，便于清洗。
結合噴淋、超聲波、刷洗等多步驟清洗，延長關鍵區域清洗時間。
增加清洗液循環過濾系統，避免二次污染。
改進設計
優化散熱孔尺寸和表面粗糙度，減少殘留堆積。
在PCB設計階段預留清洗測試孔，便于工藝驗證。
加強設備維護
定期檢查噴嘴、超聲波振板等關鍵部件，確保性能穩定。
引入自動化清洗設備，減少人為操作誤差。
控制環境與存儲
保持清洗車間溫濕度穩定，避免極端條件。
嚴格管理清洗劑和PCB的存儲期限，避免使用過期材料。
通過系統排查上述因素，可針對性解決散熱孔錫膏清洗不徹底的問題，提升產品可靠性和良率。
-未完待續-
