AI芯片封裝，選擇什么錫膏比較好？
在AI芯片封裝中，選擇適合的錫膏需綜合考慮芯片功率密度、封裝工藝、可靠性要求及散熱性能。基于行業技術趨勢與材料特性，以下錫膏類型更具優勢：
一、合金成分選擇深化分
SAC305與SAC405對比
SAC405：銀含量提升1%，機械強度提高約15%，但成本增加20%-30%，適合對可靠性要求嚴苛的場景（如數據中心GPU）。
SAC305：成本與性能平衡，適用于大多數AI芯片，尤其是需要長期穩定運行的設備。
替代方案：SAC-X系列（如SAC-Q，含微量Ni、Sb/Bi），通過合金化優化抗熱疲勞性能，成本介于SAC305與SAC405之間。
低溫錫膏（Sn-Bi）風險控制
脆性改善：添加微量In（銦）或Ag（銀）可提升延展性，但需控制添加量（<3%）以避免熔點波動。
底部填充膠：推薦使用環氧樹脂基膠，固化溫度需低于120°C，避免二次熱損傷。
二、顆粒尺寸（Type）優化建議
Type 4-Type 6適用場景
Type 4：適用于間距0.4-0.6mm的BGA、LGA封裝，印刷精度±10μm。
Type 5：適用于間距0.3-0.4mm的倒裝芯片（Flip Chip）、μBump，印刷精度±10μm。
Type 6-8：適用于間距<0.3mm的倒裝芯片（Flip Chip）、μBump，印刷精度±5μm。
趨勢：隨著AI芯片集成度提升，Type 6以上的型號需求將持續增長。
新型顆粒技術
納米級粉末（T9、T10型號超微焊粉）：粒徑<5μm，適用于間距<20μm的HBM堆疊，但需特殊設備（如激光轉?。┲С?。
球形度控制：顆粒球形度>95%可減少印刷性能，提升焊點一致性。
三、焊劑類型技術細節
免清洗焊劑（No-Clean）
活性等級：建議選擇M（中等活性）或L（低活性），避免高活性焊劑腐蝕敏感元件。
殘留物控制：需通過離子污染測試（如IPC-TM-650 2.3.25），確保鹵化物當量<1.5μg/cm2。
水溶性焊劑（OR）
清洗工藝：推薦使用去離子水+超聲波清洗，溫度50-60°C，時間3-5分鐘。
環保要求：需符合RoHS 2.0標準，避免含鹵助焊劑。
四、熱性能優化技術路徑
導熱增強技術
納米金屬顆粒：Cu納米顆粒（<50nm）可提升導熱率10%-15%，但需控制添加量（<1%）以避免熔點波動。
復合材料：SAC305+Al?O?納米顆粒（<100nm）可實現導熱率60-80 W/m·K，適用于高功率AI芯片。
抗熱疲勞技術
微量Ni添加：Ni含量0.05%-0.3%可抑制IMC生長，延長焊點壽命。
合金化設計：SAC-X系列通過調整Ag/Cu比例，優化熱循環性能。
五、工藝兼容性關鍵考量
回流溫度曲線優化
溫度范圍：建議峰值溫度240-250°C，時間60-90秒，確保焊點充分熔合。
升溫速率：控制在2-3°C/s，避免熱沖擊。
先進封裝技術適配
異構集成：推薦分層焊接（如SAC305+Sn-Bi組合），先高溫焊接核心芯片，再低溫焊接敏感結構。
3D IC堆疊：需多次回流時，優先選擇抗熱衰退性強的合金（如SAC-X系列），并優化溫度曲線以減少熱損傷。
六、實際應用案例補充
高性能AI芯片（如NVIDIA/AMD）
方案：SAC305(Fitech FR209)+Type 4/5+免清洗焊劑
優勢：高銀含量抗熱疲勞，細顆粒適配微間距，殘留物少兼容后續工藝。
驗證：通過溫度循環測試（1000次，-40°C~125°C），焊點空洞率<5%。
車載/服務器AI芯片
方案：SAC405+高活性焊劑
優勢：極端溫度耐受，強潤濕性確?？煽窟B接。
驗證：執行跌落測試（1.5m高度，6面各3次），無焊點開裂。
消費電子（邊緣AI）
方案：SnCu或Sn-Bi+Type 4
優勢：平衡成本與性能，低溫工藝減少熱損傷。
驗證：剪切力測試（20N以上），焊點強度達標。
七、驗證步驟補充建議
工藝試驗
印刷測試：驗證錫膏脫模性、印刷一致性（如CTQ指標：橋接率<0.5%，坍塌率<10%）。
回流模擬：通過熱成像分析溫度分布，確保均勻性。
可靠性測試
溫度循環：執行1000次循環（-40°C~125°C），監測焊點電阻變化。
跌落測試：1.5m高度，6面各3次，檢查焊點裂紋。
剪切力測試：測試焊點強度，確保>20N。
微觀分析
SEM/EDS：檢查IMC層厚度（1-3μm）、均勻性及空洞率（<5%）。
X射線檢測：分析焊點內部缺陷，確保無空洞或裂紋。

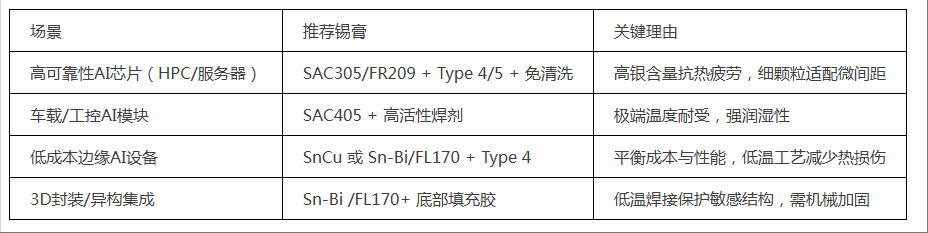

八、總結與推薦
九、未來趨勢
納米材料應用：石墨烯、碳納米管等增強導熱性能，降低熱阻。
混合鍵合兼容：開發同時支持Cu-Cu混合鍵合與錫膏焊接的復合材料。
AI驅動設計：利用機器學習優化錫膏成分與工藝參數。
通過綜合考量合金成分、顆粒尺寸、焊劑類型、熱性能及工藝兼容性，可顯著提升AI芯片的電性能、熱性能及可靠性，滿足高算力、低功耗需求。
-未完待續-
