引腳器件脫焊的成因及對策

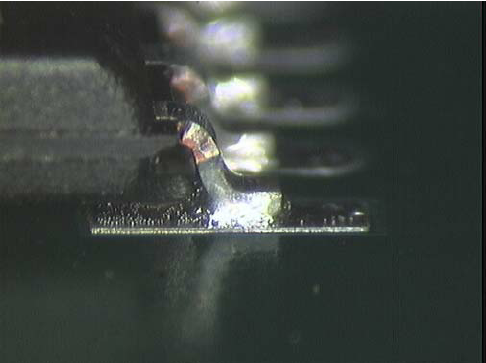

脫焊是指在回流焊接過程中，元器件的一個或多個引腳不能與焊盤正常接觸，導致焊點不完整或缺失。脫焊不僅會影響電路的性能和可靠性，還會增加維修的成本和難度。
元器件引腳變形：元器件在生產、運輸或存儲過程中，可能會受到機械沖擊或振動，導致引腳變形或斷裂，從而影響與焊盤的對位和接觸。此外，元器件的引腳材料、形狀和尺寸也會影響其與焊盤的熱膨脹系數和應力分布，進而影響焊點的形成和穩定性。
PCB焊盤共面性差：PCB是元器件的載體，其表面的平整度和光潔度直接影響元器件與焊盤的貼合度和潤濕性。如果PCB的表面有劃痕、凹凸、油污等缺陷，或者PCB的厚度、材料和層數不匹配，都會導致PCB的共面性差，從而造成元器件與焊盤之間的間隙或錯位，導致脫焊。
PCB翹曲：PCB在制作、存儲或回流焊接過程中，可能會因為溫度變化、濕度變化、機械應力或化學反應等原因，產生弓曲或扭曲的變形。這種變形會導致PCB與元器件之間的相對位移和應力集中，從而破壞已經形成的焊點或阻礙新的焊點的形成。
元器件在傳送過程中注意不要碰撞；
避免將元器件堆積放置；
注意PCB焊盤的共面性要求；
PCB的弓曲和扭曲度應小于0.75%；
在回流焊接前后對PCB和元器件進行清潔和檢查，去除雜質和缺陷。
