深圳市福英達錫膏小知識: 錫膏合金成分
錫膏主體部分是由合金和助焊劑組成。眾所周知合金的成分可以是各種各樣的，那么當前主流的錫膏的合金成分又是怎么確定下來的呢？科學家們根據不同金屬比例以及得到的合金屬性進行了總結并制成了相圖。對于錫膏而言，我們需要用到相圖來對合金成分進行確認。合金包含的金屬種類越多，相圖的制作難度就幾何倍數增長。因此二元和三元合金最廣泛應用于封裝錫膏行業。根據相圖可以清晰的獲得金屬比例與熔點和固化溫度的關系。
共晶錫膏
一般來說合金的溫度會比純金屬要低，因?yàn)榧兘饘僦g作用力較為穩定，金屬原子排列有序，加入另一種金屬則會增加作用力并影響金屬內部排列從而改變內能和溫度。當一種合金在特定金屬比例下達到最低熔點溫度，則該狀態可以被稱為共晶。共晶無鉛錫膏應用相當廣泛。由于其所能達到的低溫度，在封裝中能夠滿足低溫回流的要求。舉個例子，Sn42Bi58就是一種共晶無鉛錫膏，在該金屬比例下熔點為138℃。

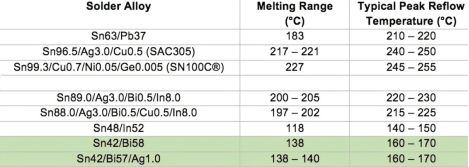

表1. 常見的錫膏合金成分。
對于合金成分的選擇需要根據封裝廠家的焊接爐溫來決定。根據廠家回流曲線來定制錫膏產品。 此外，還要根據對導熱性，導電性以及機械強度需求來選擇不同的合金類型，如錫鉍和錫銀銅組合等。無鉛錫膏的金屬粉末配方通常會中添加少量銀，因?yàn)檫m當銀含量可以起到增強導電性和焊點強度的作用。并且加入銀可以改善錫膏潤濕性，使得焊料加熱后更充分鋪展在焊盤上并形成光亮飽滿的焊點。因此錫銀銅合金比共晶錫銅更加常見。
