轉移效率和回流曲線對印刷錫膏的影響
隨著小型化和使用要求變高，芯片的焊盤數量也變得越來越多。為了滿足多焊點封裝，廠家更多采用印刷工藝。錫膏印刷工藝是高效的，短時間內可完成大面積焊盤印刷，可用于大規模芯片封裝。錫膏被放置在剛網上，使用刮刀將錫膏填充入鋼網開孔從而轉移并沉積在焊盤上。焊點在印刷完成后需要經過回流焊接工藝將錫膏熔融并固化成為焊點。
轉移效率影響
轉移效率和鋼網開孔和刮刀速度有關。由于剪切力的作用，刮刀速度會影響錫膏粘度從而影響通過網孔的效率。此外，開孔的大小會影響錫膏通過的量。開孔大小和轉移效率的關系如圖1所示。錫膏的這種顯著印刷行為可能是由于表面張力，焊料成分顆粒的內聚力，以及焊料和模板孔壁之間存在的粘合力引起的 (Amula et al., 2011)。

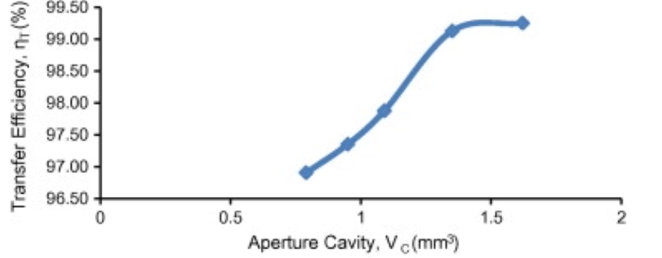

圖1. 印刷錫膏轉移效率和開孔大小關系 (Amula et al., 2011)。
回流曲線影響
在回流焊接過程中，使用回流爐將組裝好的PCB以適當?shù)募訜崴俾试谥付ǖ臅r(shí)間段內加熱到預設的溫度。此過程需要使用熱曲線時間-溫度圖來調整溫度變化參數?；亓髦饕A(yù)熱區，均熱區，回流區和冷卻區?；亓鞯臏囟仁怯绊懞更c(diǎn)微結構和可靠性的重要因素。焊接過程需要峰值回流溫度高于焊料的熔點和足夠長的回流時間，以最大限度地使錫膏潤濕焊盤，并允許在焊料中完成化學和冶金反應。例如SAC305錫膏的熔點是217℃，峰值回流溫度需要高于熔點才能使之融化潤濕焊盤。較快的冷卻速度可以降低晶粒和金屬間化合物生長。一般冷卻速率要控制在4℃/s。
對錫鉍錫膏而言，短的液相線以上溫度時間(TAL)和低峰值溫度可以最大限度地減少形成焊料和PCB之間的 IMC 層，但這可能會導致焊接不良。相反，長的TAL和高峰值溫度有利于界面反應，但過量的Bi偏析會使焊點變脆。表1證實了更高峰值溫度和更長TAL有利于錫膏的潤濕覆蓋。但過高溫度反而削弱了潤濕能力。更長的TAL可以有更多時間使氧化物和有機物揮發，從而有利于潤濕。

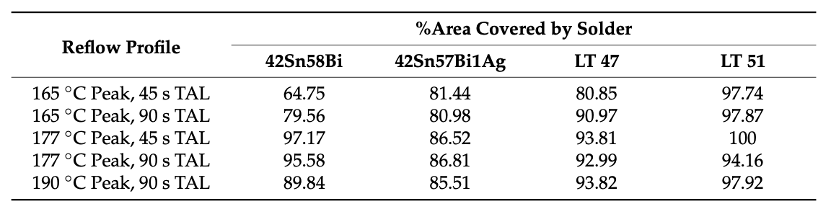

表1.不同回流曲線對錫鉍錫膏的影響。
總而言之，轉移效率影響著印刷速率并影響錫膏量。而回流曲線會對焊料潤濕能力和焊點質量帶來影響。
深圳市福英達對高可靠性無鉛錫膏生產有著相當成熟的經驗和技術。福英達無鉛錫膏囊括低溫系列和中高溫系列。Sn42Bi58共晶錫膏和SnBiAg系列無鉛錫膏能用于低溫焊接環境，減少熱應力帶來的焊盤翹曲等問題。SnAg3Cu0.5系列中溫錫膏熔點217℃左右，焊點推拉力和導電性?xún)?yōu)秀。對于高溫環境如功率器件等設備封裝，福英達共晶金錫錫膏能發揮出其高熔點(280℃)的特點。
參考文獻
Amula, E.H., Lau, M.K., Ekere, N.N., Bhatti, R.S., Mallik, S., Otiaba, K.C., & Takyi, G. (2011), "A study of SnAgCu solder paste transfer efficiency and effects of optimal reflow profile on solder deposits", Microelectronic Engineering, vol.88(7), pp.1610-1617.
Dusek, K., Busek, D., Vesely, P., Prazanova, A., Placek, M., & Del Re, J. (2022), “Understanding the Effect of Reflow Profile on the Metallurgical Properties of Tin–Bismuth Solders”.
